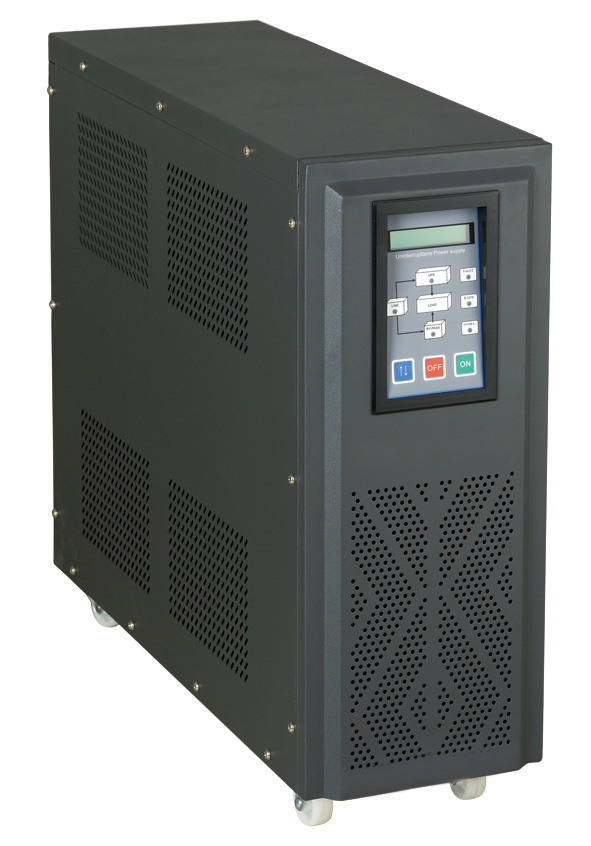

AK1100系列
功率范围：单进单出AK1KVA～30KVA
工作方式：工频双变换纯在线式
应用领域：
▲ 工作站、终端机、OA设备、交机机、服务器
▲ 医疗仪器设备、交通管理中心、网络机房
▲ 工矿设备、监控、保安系统等
性能特点：
▲ 双变换纯在线式设计
▲ 宽广的输入电压范围，可延长电池使用寿命
▲ 具有宽广的输入频率范围，保证接入各种燃油发电机均可稳定工作
▲ 输出波型失真率低，减少谐波干扰，可提升供电质量
▲ 可并联的自主均流型充电器，均流不平衡度≤3％，最大限度满足系统的配置要求
▲ 冷启动功能，在无市电的状态下，可直接用电池组启动UPS，满足用户的应急需求。并具备超强的冷启动能力，可在满载的情况下进行冷启动操作
▲ 高输入功率因达0.98以上，市电利用率高
▲ 带载能力强，负载兼容性好，可以适用各种不同类型的负载，满足各种应用场合的需求
▲ 整机采用先进的抗电磁干扰技术，符合国际标准，具有很好的电磁兼容性，不会对负载设备造成电磁干扰
▲ 人性化设的LCD界面，使人机沟通零距离
▲ 可通过RS232接口，使用UPS智能监控软件可实时显示UPS运行状态，自动存储计算机数据和安全关门计算机等功能。
▲ 具有智能报警功能（可选）
▲ 通过外置SNMP适配器，UPS具有直接上网功能，提供即时的UPS资料和电源讯息，通过各种网络管理平台进行通讯、管理，使UPS即刻成为网络中的一员。
▲ 设计了输出过压、过流、电池欠压、快速限流和短路保护等功能，避免由于人为操作失误等带来的故障，确保设备在各种条件下的可靠工作。
▲ 采用绿色整流和逆变技术，为用户提供清洁的能源
AK1100系列技术规格
1KVA～8KVA
型号 | AK1101 | AK1102 | AK1103 | AK1104 | AK1106 | AK1108 |
额定容量
| 1KVA | 2KVA | 3KVA | 4KVA | 6KVA | 8KVA |
相 数 | 单相L+N+G | |||||
额定电压 | 220VAC或230VAC | |||||
工作方式 | 双变换纯在线式 | |||||
输 入 | ||||||
输入电压范围 | 155～300VAC | |||||
输入频率范围 | 50(60)Hz±20% | |||||
输入功率因数(PF) | ≥0.98 | |||||
软启动 | 0～100% 3-5sec | |||||
最大输入电流 | 6A | 10A | 14A | 24A | 34A | 45A |
输 出 | ||||||
输出电压 | 220VAC±1% | |||||
输出频率 | 50/60Hz（电池模式） | |||||
功率因数 | 0.8 | |||||
波形失真度 | ≤2%（线性负载） | |||||
波 形 | 正弦波 | |||||
过载能力 | 过载135%维持10min后转旁路，过载150%维持1s后转旁路 | |||||
峰值系数 | 3:1（max） | |||||
整机效率 | 双转换模式≥94% 经济模式≥97% | |||||
转换时间 | 0ms | |||||
保 护 | 输入、输出过压保护，短路保护，过温保护等 | |||||
电 池 | ||||||
电池电压 | 48VDC/192VDC（可选） | 192VDC/240VDC（可选） | ||||
充电时间 | 8～10小时完成90%容量 | |||||
面板显示 | ||||||
LED | 指示电池低压，市电状态，朔变，旁路，UPS异常，过载指示 | |||||
LCD | 显示输入输出电压，频率，电池电压，负载百分比，机内温度 | |||||
通讯 | ||||||
通讯界面 | RS232通讯界面 SNMP网络界面（选件） | |||||
保护标准 | ||||||
突波保护 | 符合lEEE527B标示 | |||||
噪声保护 | 符合FCC．A标准 | |||||
抗浪涌能力 | 15/800μS 5KA；10/30μS 20KA | |||||
防护等级 | IP21 | |||||
工作环境 | ||||||
温度 | 0～40℃ | |||||
相对湿度 | 0～95%不结露 | |||||
冷却方式 | 智能风扇调速 | |||||
储藏温度 | -40℃～55℃ | |||||
噪音 | ＜55dB(距机器1m处) | |||||
物理特性 | ||||||
净重（Kg） | 46 | 63 | 75 | 65 | 69 | 88 |
毛重（Kg） | 56 | 78 | 90 | 85 | 89 | 118 |
尺寸（W×D×H）mm S 长机 H标机 | 200×530×460（S） | 200×600×490（S） | 220×580×540（S）
| 220×580×700 | ||
200×530×600（H） | 200×600×632（H） | 220×580×700（H） | ||||
型号 | AK1110 | AK1112 | AK1115 | AK1120 | AK1125 | AK1130 | |
额定容量
| 10KVA | 12KVA | 15KVA | 20KVA | 25KVA | 30KVA | |
额定电压 | 220VAC或230VAC | ||||||
工作方式 | 双变换纯在线式 | ||||||
输 入 | |||||||
输入电压范围 | 155～300VAC | ||||||
输入频率范围 | 50(60)Hz±20% | ||||||
输入功率因数 | ≥0.98 | ||||||
软启动 | 0～100% 3-5sec | ||||||
最大输入电流 | 56A | 65A | 84A | 112A | 134A | 168A | |
输 出 | |||||||
输出电压 | 220VAC±1% | ||||||
输出频率 | 50/60Hz（电池模式） | ||||||
功率因数 | 0.8 | ||||||
波形失真度 | ＜2%（线性负载） | ||||||
波 形 | 正弦波 | ||||||
过载能力 | 过载135%维持10min后转旁路，过载150%维持1s后转旁路 | ||||||
峰值系数 | 3:1（max） | ||||||
整机效率 | 双转换模式≥94% 经济模式≥97% | ||||||
转换时间 | 0ms | ||||||
保 护 | 输入、输出过压保护，短路保护，过温保护等 | ||||||
电 池 | |||||||
电池电压 | 192VDC | 240VDC | |||||
充电时间 | 8～10小时完成90%容量 | ||||||
面板显示 | |||||||
LED | 指示电池低压，市电状态，朔变，旁路，UPS异常，过载指示 | ||||||
LCD | 显示输入输出电压，频率，电池电压，负载百分比，机内温度 | ||||||
通讯 | |||||||
通讯界面 | RS232通讯界面 SNMP网络界面（选件） | ||||||
保护标准 | |||||||
突波保护 | 符合lEEE527B标示 | ||||||
噪声保护 | 符合FCC．A标准 | ||||||
抗浪涌能力 | 15/800μS 5KA；10/30μS 20KA | ||||||
防护等级 | IP21 | ||||||
工作环境 | |||||||
温度 | 0～40℃ | ||||||
相对湿度 | 0～95%不结露 | ||||||
储藏温度 | -40℃～55℃ | ||||||
噪音 | ＜55dB(距机器1m处) | ||||||
物理特性 | |||||||
净重（Kg） | 100 | 120 | 150 | 220 | 230 | 245 | |
毛重（Kg） | 130 | 140 | 175 | 250 | 260 | 275 | |
尺寸（W×D×H）mm S 长机 H标机 | 300×590×870 | 410×670×935 | 730×460×1180 | ||||
